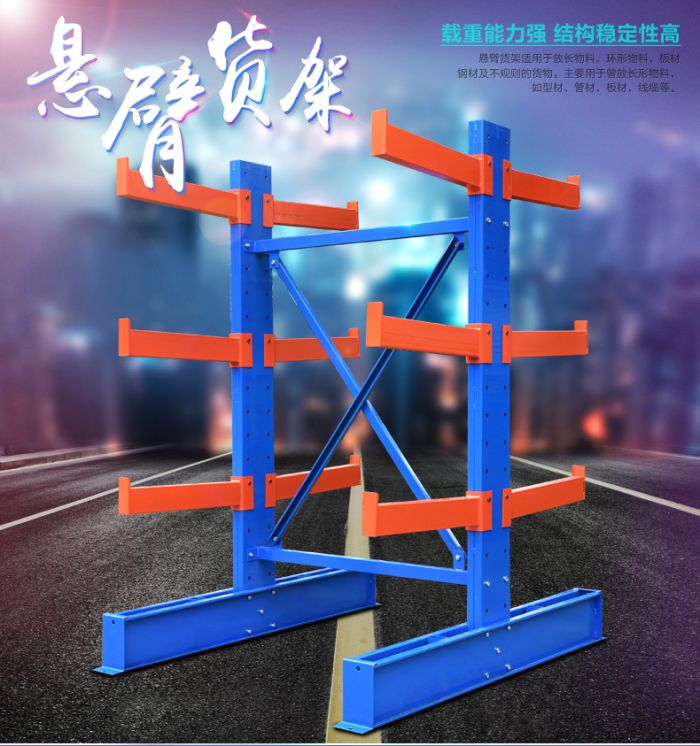

昆山懸臂架，昆山懸臂貨架是屬于倉儲貨架類別中的一類，采用專用型材立柱，配高強度懸臂，適用于存放各種長形物料、環型物料、板材和不規則物料等。其前伸的懸臂可以是單面或雙面，具有結構 輕、載重能力好的特點，單臂承重可達1000kg.特別加固的立柱結構，可以承受2000~3000kg壓力。設計背拉增加貨架整體穩定性，安裝簡易，配件齊全。組合式結構，專用型材立柱，設計背拉增加穩定性，配高強度懸臂（臂可以為單面或雙面），具結構輕巧、載重能力好、空間利用率高；加了擱板后，特別適合空間小，高度低的庫房，管理方便，視野寬闊，與普通擱板式貨架相比，利用率更高；根據承載能力可分為輕量型、中量型、重量型三種。
1、采用方管制作：懸臂式貨架根據相應的懸臂層載要求，先選定符合層載要求的方管，切割成需要尺寸，在一頭焊接防滑護板，另一頭焊接連接U型立柱連接件制作而成。
2、采用C型鋼制作：懸臂式貨架根據相應的懸臂層載要求，先選定C型鋼的規格，選好后將兩片C型鋼對焊，焊接好后在一頭焊接防滑護板，另一頭焊接連接U型立柱連接件。
懸臂貨架柱片與柱片之間采用連接桿連接，連接桿一般采用矩形管制作。為增加安全和穩定性，在連接桿上加扁鐵背拉要專用拉子可將柱片緊緊固定。
3、所有懸臂貨架部件在生產完成后均為半成品，將經較后一道工序噴塑。在噴塑前先進行拋丸機拋丸除油、除銹，再進行噴塑。完成后包裝發貨。

適用范圍

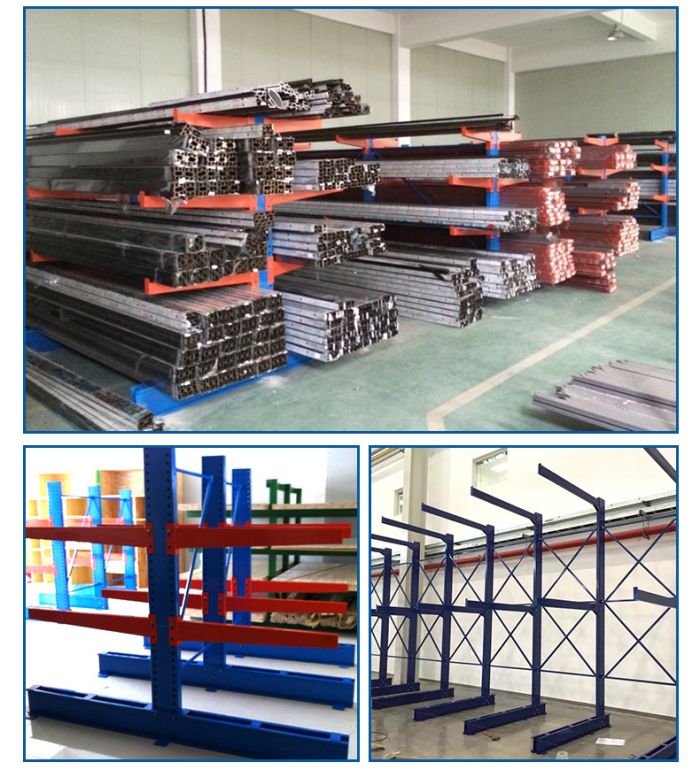

適用于存放長物料、環型物料、板材、管材及不規則貨物。

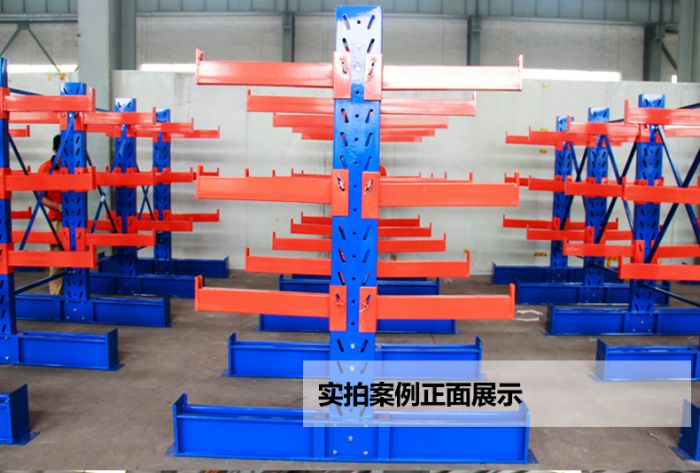

昆山懸臂貨架
懸臂可以是單面或雙面，懸臂式貨架具有結構穩定，載重能力好、空間利用率高等特點。
懸臂式貨架多用于機械制造行業和建材超市等。加了擱板后，特別適合空間小，高度低的庫房，管理方便，視野寬闊，利用率比普通貨架更高。懸臂式貨架是在傳統式貨架支柱上裝設外懸臂而成，是一種長形物專用的貨架。

優點
1、懸臂貨架系列全部采用組合式，拆裝，運輸，調節，移動等簡易方便，安全可靠
2、采用可調式立柱，可根據實際需要調節隔板之間的間距和增減隔板
3、可充分提高空間利用率，使倉庫物資管理規范化，標準化，與堆垛機或叉車相配套，既能提高物資流通效率，降低儲運費用，增加經濟效益，又能提高物資流通的機械化水平，減輕勞動

強度，改善勞動條件
4、懸臂貨架長度可根據場地情況，自由組合
缺點
1.對施工場地地面要求高
2.對工人安全操作要求高
3.只能夠存放長物料
4.投入成本相對高

基本結構
立柱由兩片冷軋C型型材面-面對焊而成，立柱上沖有雙排孔，孔節距為140（50）mm，所以懸臂梁掛于其上可以上下調節每層的層高。懸臂貨架長度可任意搭配，懸臂末端是否需要端頭，顧

客可以特殊說明，端頭分為焊接式和插接式。

貨架的用途
懸臂式貨架適用于存放長物料、環型物料、板材、管材及不規則貨物。懸臂式貨架立柱多采用H型鋼或冷軋型鋼，懸臂采用方管、

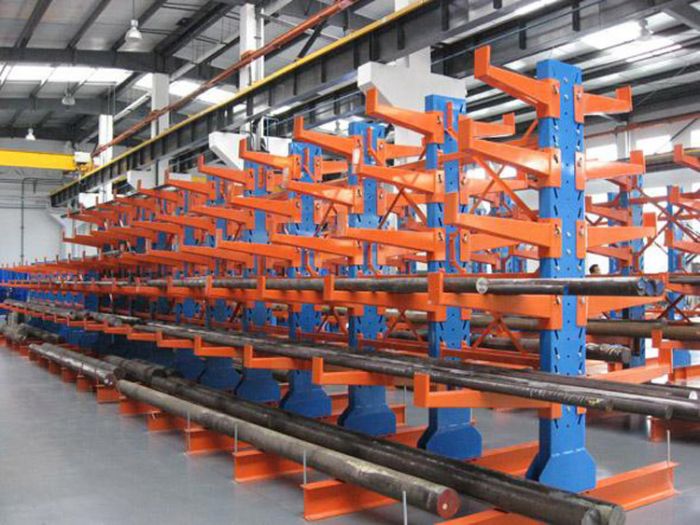

懸臂貨架使用圖
冷軋型鋼或H型鋼，懸臂與立柱間采用插接式或螺栓連接式，底座與立柱間采用螺栓連接式，底座采用冷軋型鋼或H型鋼。貨物存取由叉車、行車或人工進行。貨架高度通常在2.5米以內(如

由叉車存取貨則可高達6米)，懸臂長度在1.5米以內，每臂載重通常在1000KG以內。此類貨架多用于機械制造行業和建材超市等。加了擱板后，特別適合空間小，高度低的庫房，管理方便，

視野寬闊，與普通擱板式貨架相比，利用率更高；根據承載能力可分為輕量型、中量型、重量型三種。
對于存放笨重,零散或其它特殊的產品,懸臂式貨架是理想的解決方案. 懸臂式貨架有單臂和雙臂之分,高效存儲木料、管材、長條物等類似產品.懸臂式貨架是在傳統式貨架支柱上裝設外懸

臂而成，是一種長形物專用的貨架。

貨架的結構優點
懸臂可以是單面或雙面，懸臂式貨架具有結構穩定，載重能力好、空間利用率高等特點。貨物存取由叉車、行車或人工進行。
懸臂式貨架的高度通常在2.0米以內(如由叉車存取貨則可高達6米)，懸臂長度在1.5米以內，每臂載重通常在800KG以內。

貨架的應用
懸臂式貨架多用于機械制造行業和建材超市等。加了擱板后，特別適合空間小，高度低的庫房，管理方便，視野寬闊，利用率比普通貨架更高。

貨架的生產工藝
懸臂式貨架的底座可采用h型鋼或專用型材制作。 選用h型鋼依據承載的要求相應的選擇國家標準鋼材。在h型鋼上邊開與立柱螺栓連接眼，便于與立柱連接。下邊焊接連接底板，底板上面

開膨脹螺栓眼，便于用膨脹螺栓將貨架與地面連接。以固定貨架。
懸臂式貨架選用專用型材做底座，將兩片c型鋼背對背的用連接鋼板焊接在一起，連接鋼板的寬度即是立柱的寬度。兩片c型鋼焊接完成后在連接立柱位置開連接螺栓眼，便于與立柱連接。

邊焊接連接底板，便于膨脹螺栓與地面連接。
